Vaillant fühlt sich wohl mit KNX.

SMART CONNECT KNX Vaillant

Heizung über KNX intelligent steuern

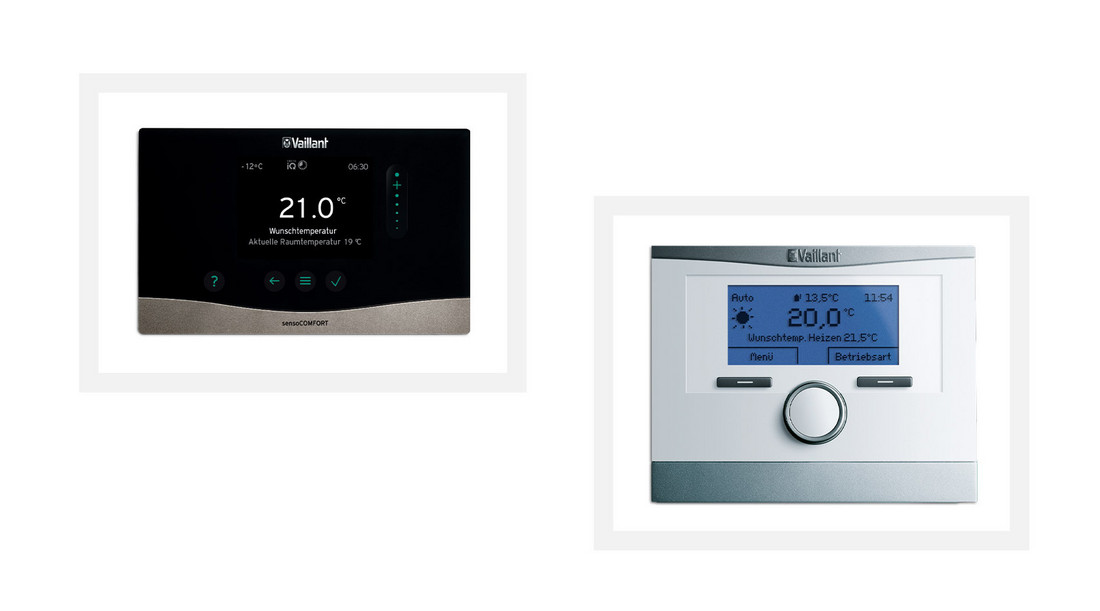

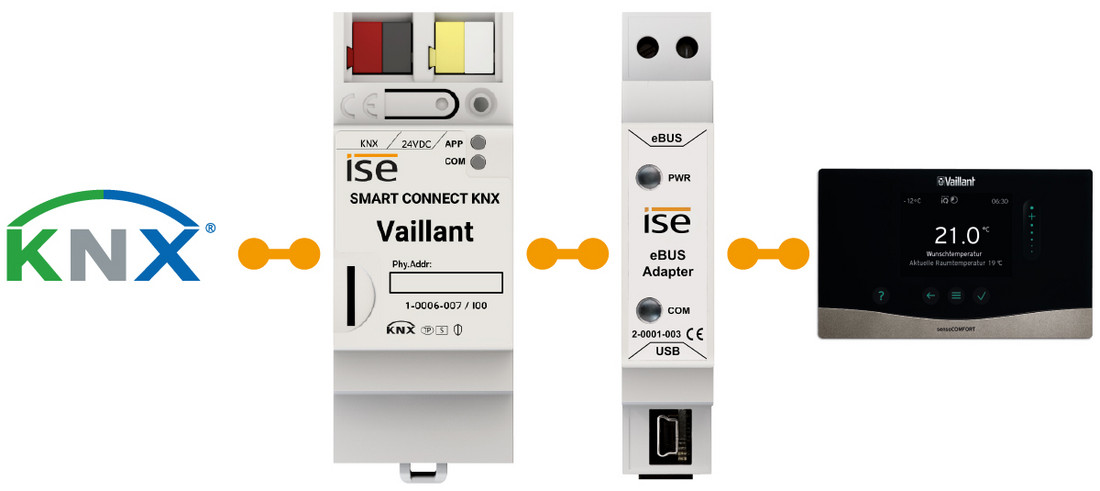

Der SMART CONNECT KNX Vaillant bietet zusammen mit den Systemreglern sensoCOMFORT oder multiMATIC die Integration zwischen dem Vaillant-System und dem KNX.

Ihr Heizungssystem in den „Standby-Modus“ schalten

Dadurch werden, wenn von Ihnen gewünscht, die Sollwerte für die Raumtemperatur in allen Räumen abgesenkt und die Heizleistung reduziert. Sie wollen einfach und schnell auf kurzfristige Nutzungsänderungen (Abwesenheit länger als üblich, Besuch von Freunden, Party etc.) reagieren können? Auch die Zeiten und Sollwerte für Heizung und Warmwasser können temporär verändert oder die Lüftungssteuerung, insbesondere durch Stoßlüften, an Ihre aktuellen Bedürfnisse angepasst werden.1

Detailliert informiert

Holen Sie die wichtigen Infos aus Ihrer Heizungsanlage, bequem und direkt. Ob vom Sofa aus oder am Panel, lesen Sie schnell und übersichtlich an Ihrer KNX Visualisierung wichtige Daten wie die Warmwassertemperatur, den Status der Zirkulationspumpe oder die minimale Vorlaufsolltemperatur für den Kühlbetrieb ab.

Heizung nach Bedarf steuern

Ab sofort können Zeiten und Sollwerte für Heizung und Warmwasser einfach und schnell in der Visualisierung oder jedem anderen Bediengerät eingegeben und geändert werden: Das spart Energie, da das System nur dann arbeitet, wenn es benötigt wird.

Automatisches Lüften

Die Lüftungsanlage wird nach einer Besprechung automatisch gestartet, wenn z.B. der letzte Teilnehmer den Raum verlassen hat: So kann auch das nächste Meeting in einem angenehmen Raumklima beginnen.

Modus für lange Abende

Der Nachtmodus der Heizungsanlage kann z.B. ganz einfach per Tastendruck auf einen späteren Zeitpunkt gesetzt werden, damit sich die Gäste auch zu späterer Stunde noch wohlfühlen.

+ PUNKTE

Energiesparen bei längeren Abwesenheiten
Einbindung von Heizung und Lüftung in Nutzungsszenarien
Fehlerzustand und Temperaturwert von bis zu acht Wärmeerzeugern
Verbrauchs- und Ertragswerte im Überblick
Einbindung in Visualisierungen, z. B. Gira HomeServer
Von Vaillant empfohlen

Neue Firmware, neue Möglichkeiten

Version 2.1 für den SMART CONNECT KNX Vaillant verfügbar!

Noch mehr Vielfalt! Der SMART CONNECT KNX Vaillant unterstützt mit dem Update V2.1 den Systemregler sensoCOMFORT /2. SMART CONNECT KNX Vaillant bietet mit den Systemreglern sensoCOMFORT oder multiMATIC die Integration zwischen dem Vaillant-System und KNX.

Das Gateway können Sie über die integrierte Funktion auf der Gerätewebseite kostenlos updaten.

Merkmale

Steuerung der Betriebsart und Temperatursollwerte von bis zu drei Heizzonen
Steuerung des Betriebsmodus und Temperatursollwertes der Warmwasserbereitung
Steuerung des Betriebsmodus der Lüftungsanlage
Systeminformationen wie Wartungsmodus, Fehlermeldungen, Datum und Uhrzeit, Außentemperatur, Systemstatus
Statuswerte Heizkreise: Pumpenstatus, Vorlaufsolltemperatur, Vorlauftemperatur, minimale Vorlaufsolltemperatur für den Kühlbetrieb, Heizkurve je Heizkreis
Statuswerte Warmwasser: Status Zirkulationspumpe, Zustand Ladepumpe/3-Wege-Ventil, Warmwassertemperatur

Fehlerzustand und Temperaturwert von bis zu acht Wärmeerzeugern
Ertragswerte von Solaranlage und Wärmepumpe
Verbrauchswerte von Warmwasserbereitung und Heizung (Strom, Gas)
Übergabeprotokoll vom Errichter zum Systemintegrator
Einfache Einbindung in den KNX (komplett über die ETS projektierbar)
Übersichtliche Strukturierung durch Kanäle in der ETS5
Erweiterungen über Firmware-Updates

Technische Daten

(Gateway)
Nennspannung:	DC 24 V bis 30 V
Leistungsaufnahme:	1,2 W
IP Kommunikation:	Ethernet 10/100 BaseT
KNX Kommunikation:	KNX/TP, S-Mode
KNX Medium:	T1-256
Anschlüsse:	1x RJ45
	1x USB
	Anschluss- und Abzweigklemmen für KNX und 24 V
Umgebungstemperatur:	0°C bis +45°C
Abmessungen:	2 TE (REG plus)

(eBUS Adapter)
Nennspannung:	Versorgung über eBUS und USB
Leistungsaufnahme:	0,1 W
Anschlüsse:	Mini USB B
	eBUS über 2pol. Schraubklemme
Umgebungstemperatur:	0 °C bis +45 °C
Abmessungen:	1 TE (REG)

Hinweis:
Versorgung über externe DC 24 V

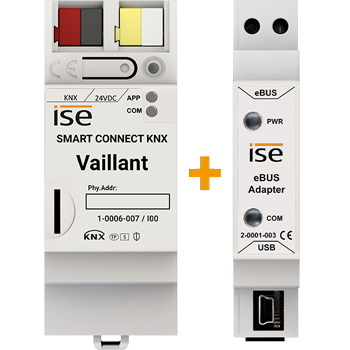

Set besteht aus eBUS Adapter und Gateway
Nur für Systeme mit den Systemreglern sensoCOMFORT oder multiMATIC
Für ETS5 oder höher

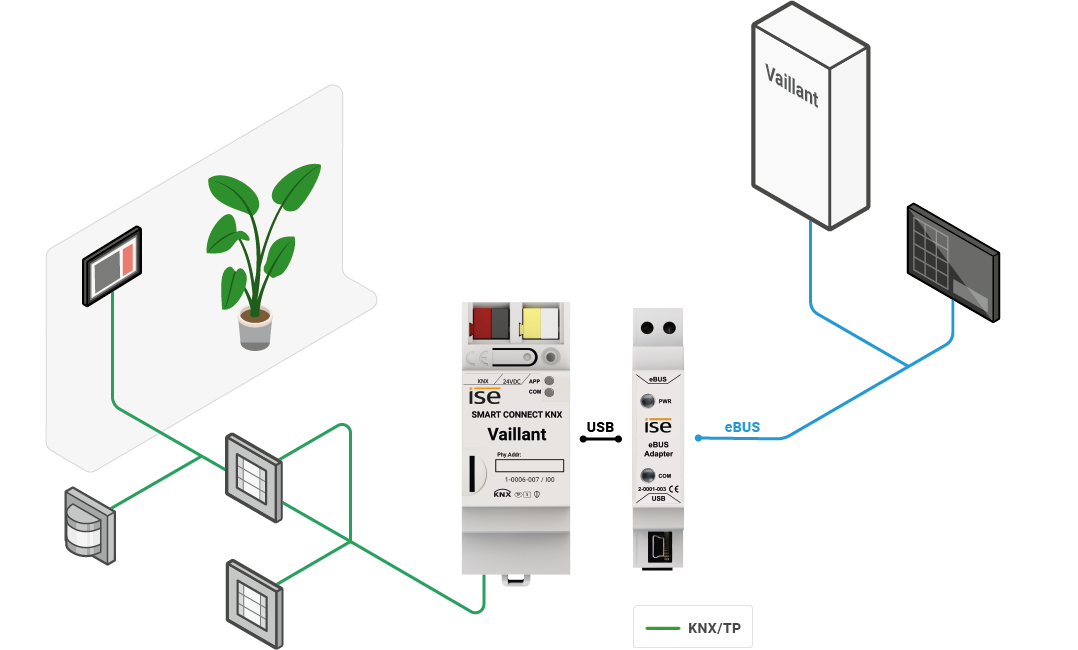

Kommunikation und Installation

Download

Hinweis: Das Update zu den Systemreglern installieren Sie auf der Gerätewebseite des SMART CONNECT KNX Vaillant unter System > Firmware aktualisieren.

Installationsanleitung

Produkthandbuch

Stand 23.11.2022

ETS Produktdatenbankeintrag

Version 2.0

Firmware SMART CONNECT KNX Vaillant

Installationsdatei Version 2.1.50

Update Systemregler sensoCOMFORT R3 für SMART CONNECT KNX Vaillant

Version 2 – Hinweis: Das Update zu den Systemreglern installieren Sie auf der Gerätewebseite des SMART CONNECT KNX Vaillant unter System > Firmware aktualisieren.

Installationsanleitung eBus Adapter

Übergabeprotokoll

Ausschreibungstext (.docx)

Ausschreibungstext (.txt)

Datenblatt

Produktbroschüre

Bestellinfo

SMART CONNECT KNX Vaillant
Artikelnummer: S-0001-006

Produktsortiment

Smarte Lösungen von ise

Katalog

Preisliste

Unsere Neuheiten

Bezugsquellen

ise Individuelle Software und Elektronik GmbH
Osterstraße 15
D-26122 Oldenburg

Tel. +49 441 68006-11
Fax +49 441 68006-15

www.ise.de
vertrieb@ise.de

Bezugsquellen

1. Der Funktionsumfang kann je nach Heizungsinstallation variieren. Ihr Installateur berät Sie gerne zu den Möglichkeiten.
